​箱变基础知识大全，请收藏！

箱变基础知识大全，请收藏！

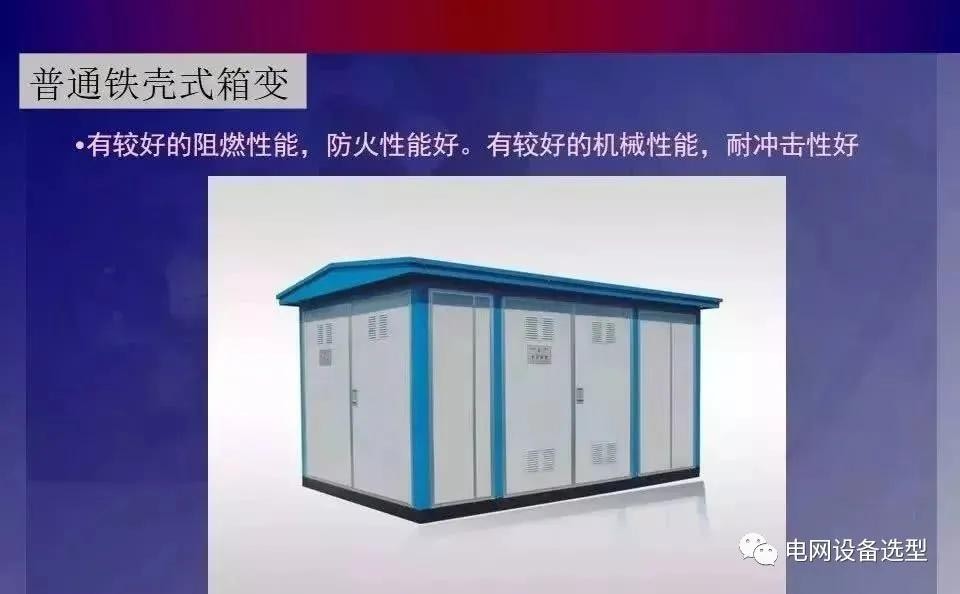

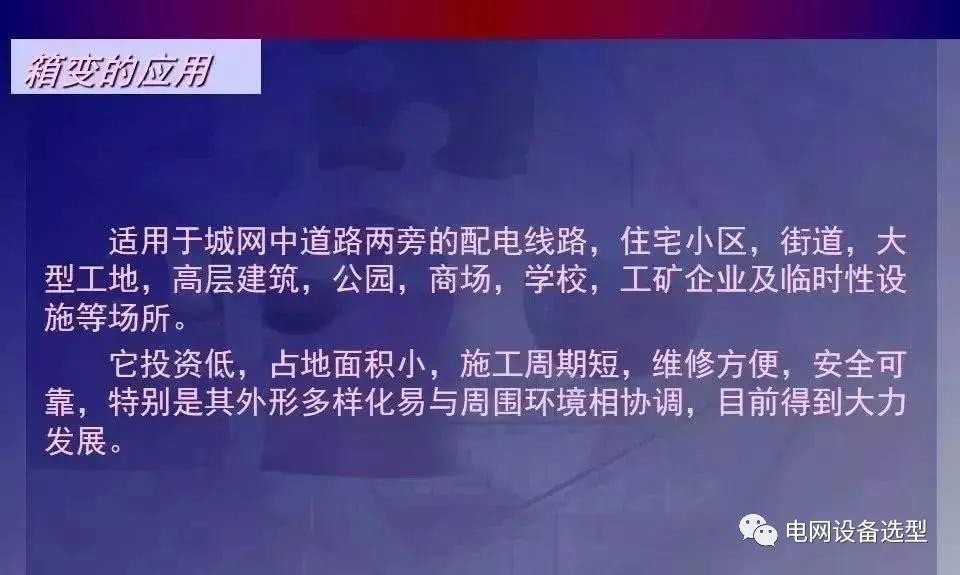

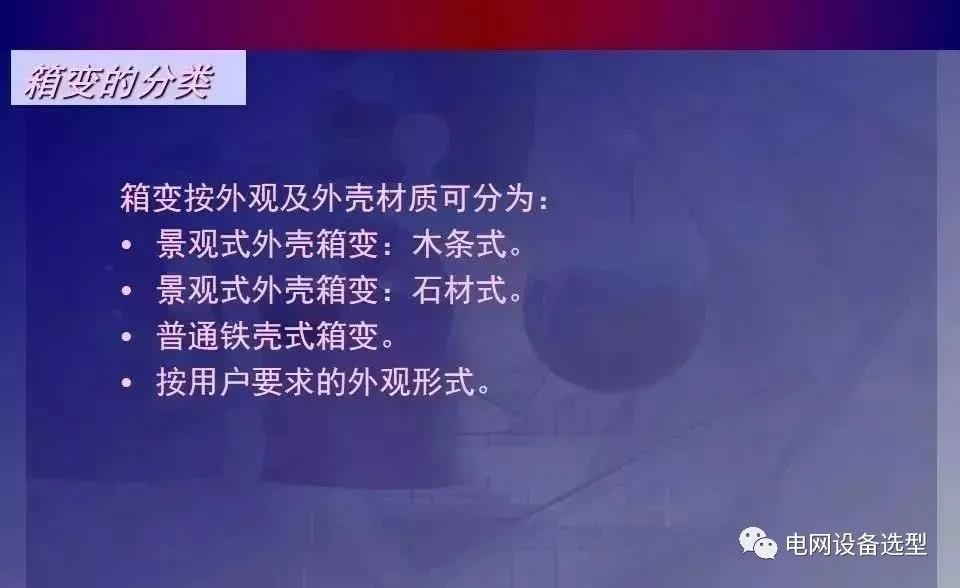

箱变的意义上：是指箱式变电站，一般是指预装式变电站，也有非预装式(尺寸\运输等限制的无法预装)。根据《GB 17467-2010 高压/低压预装式变电站》预装式变电站定义为经过型式试验、用来从高压系统向低压系统或者从低压系统向高压系统输送电能的设备。它包括在外壳内的变压器、低压和高压开关设备、连接线和辅助设备。

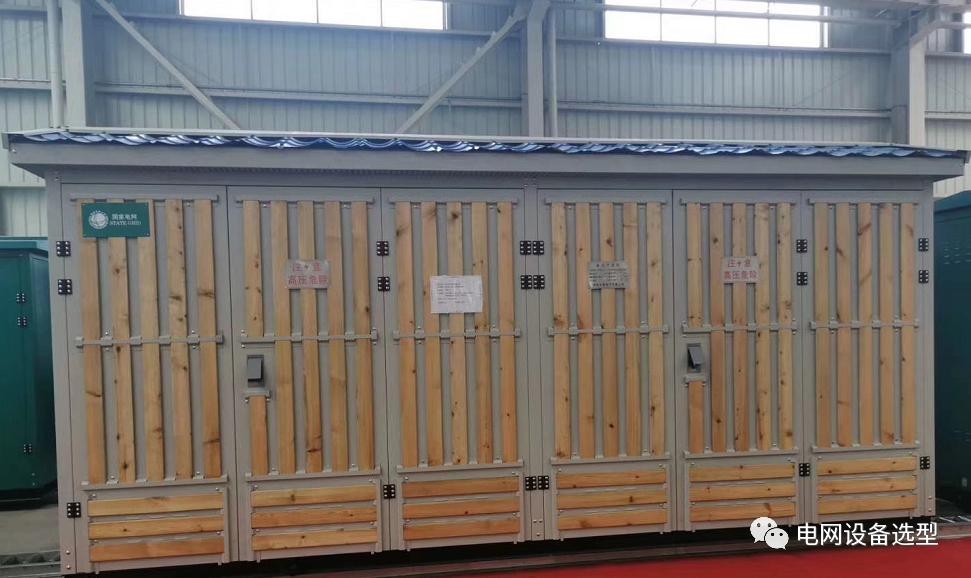

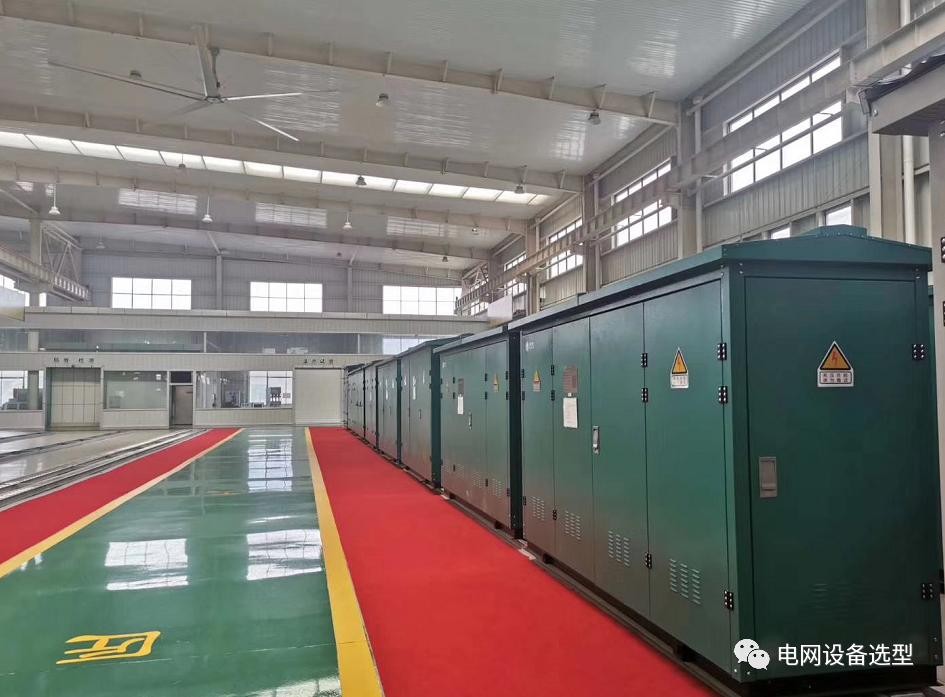

国内大多数厂家简称为箱变，简单来说就是将变压器、高压、低压等设备安装固定一个箱体内（金属或非金属），再整体运输至现场，在现场落位后，连接上电缆上电缆即可使用设备.630KVA是指变压器的容量。

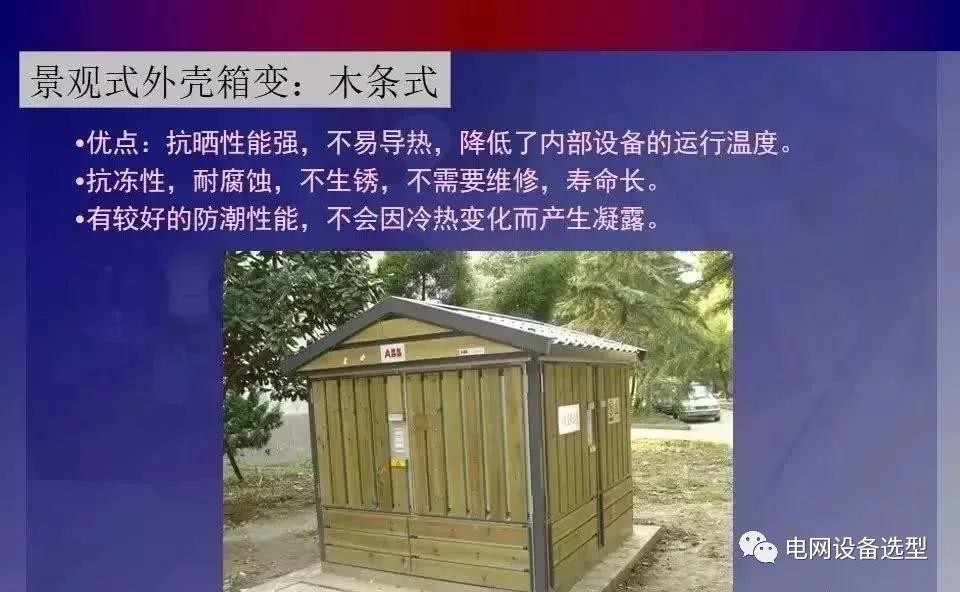

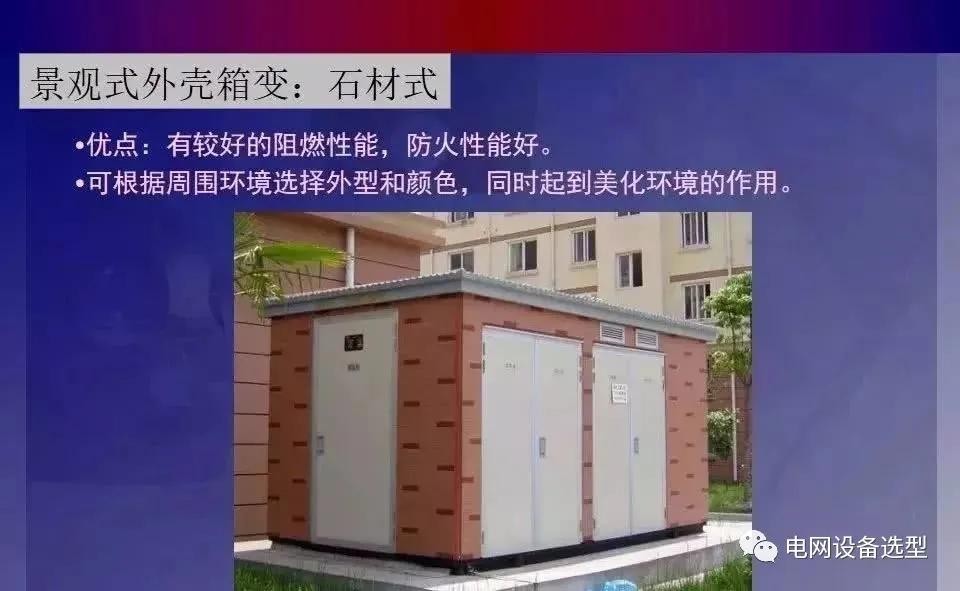

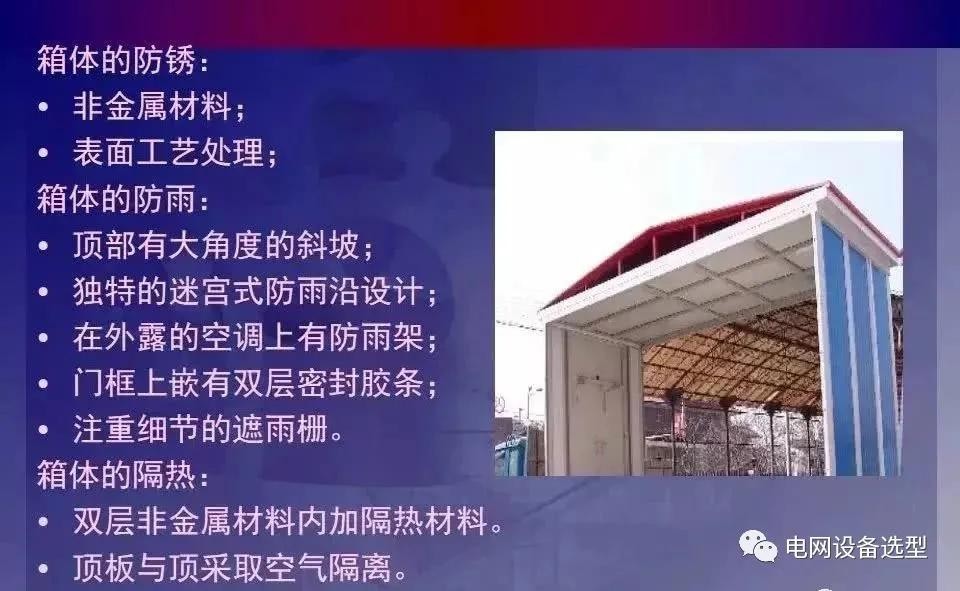

箱变的结构

箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

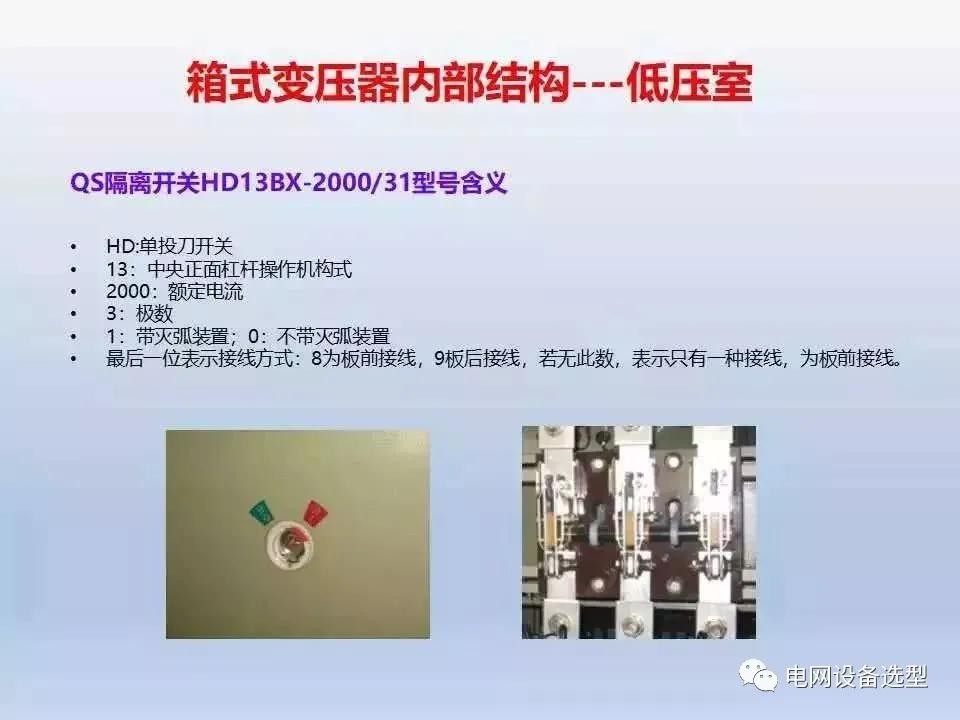

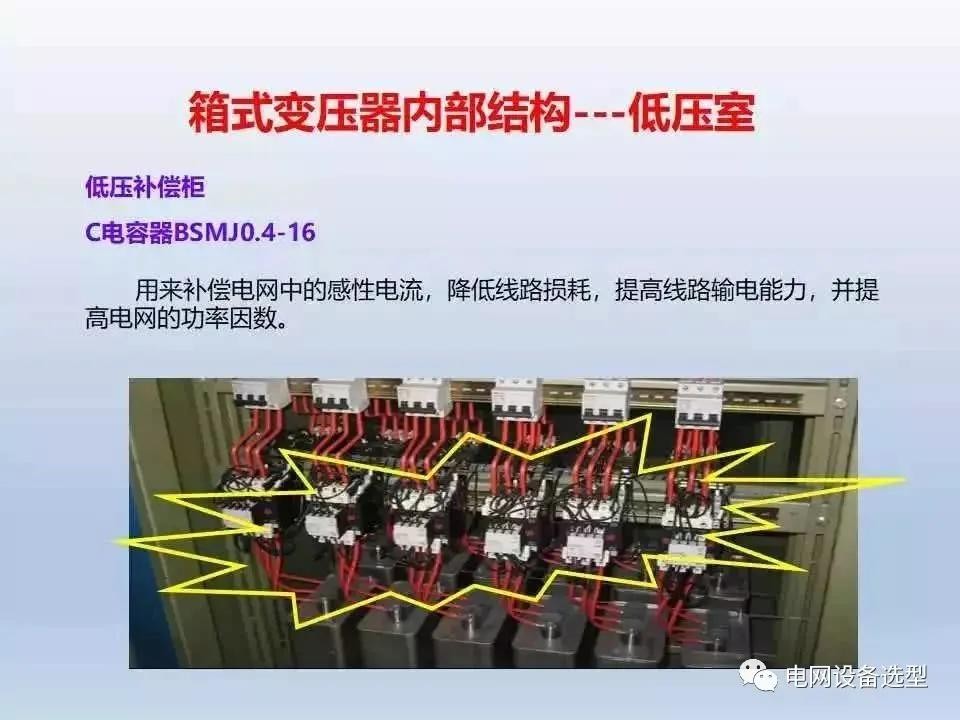

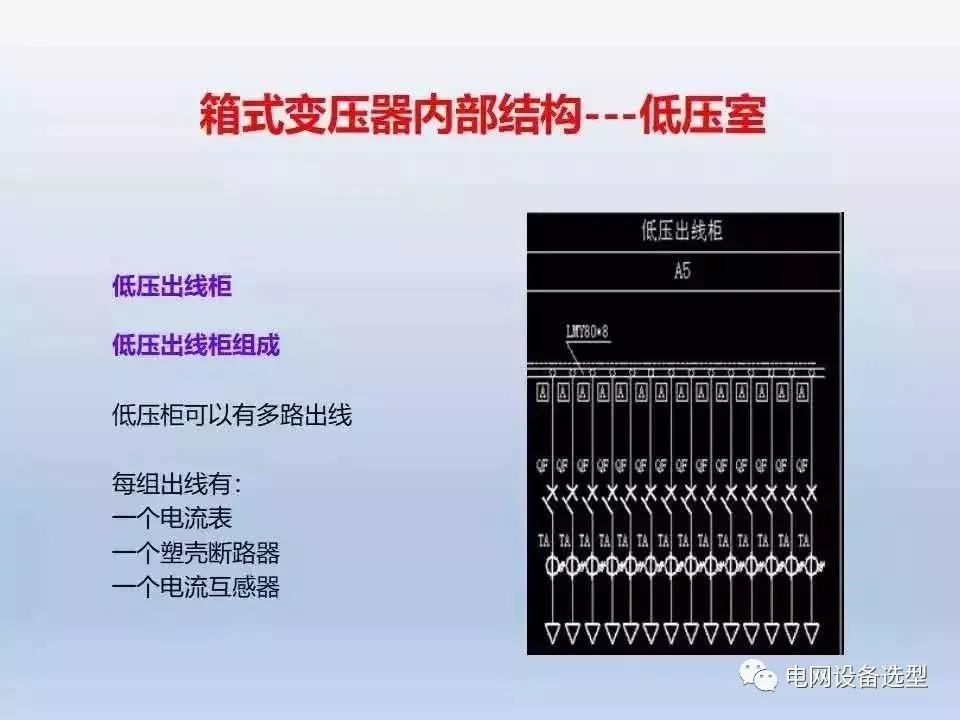

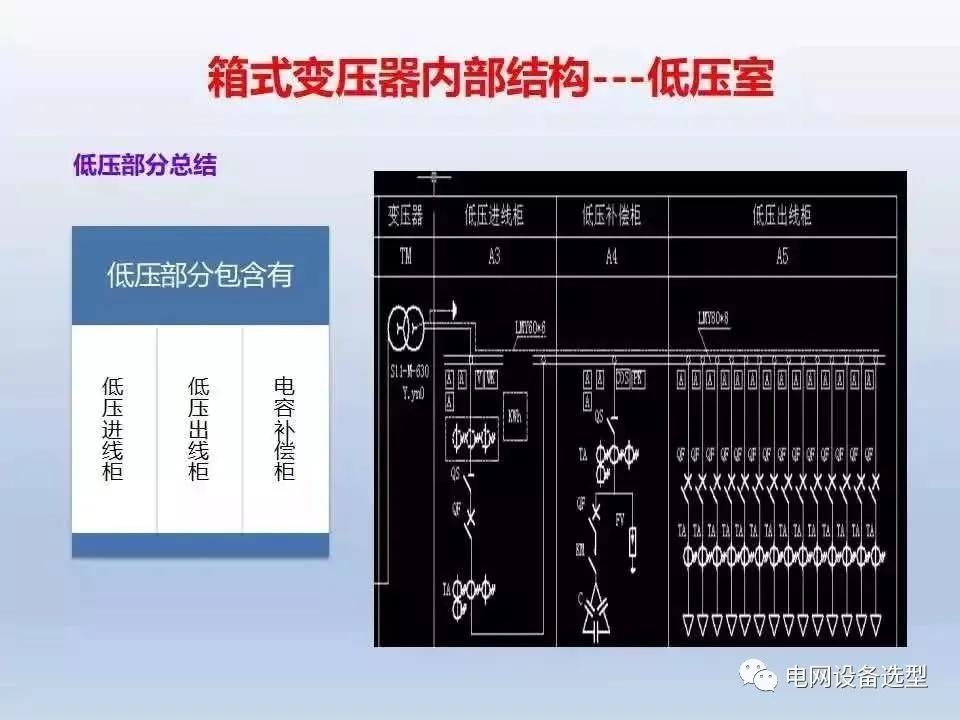

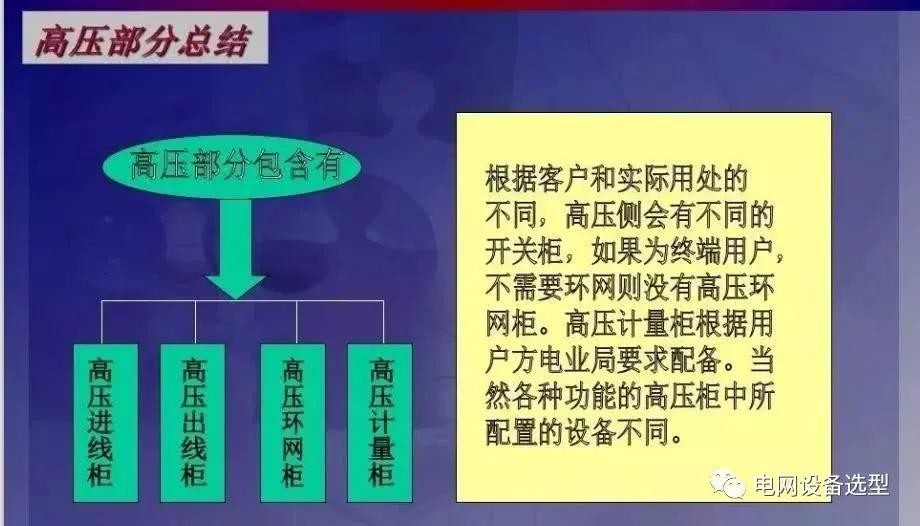

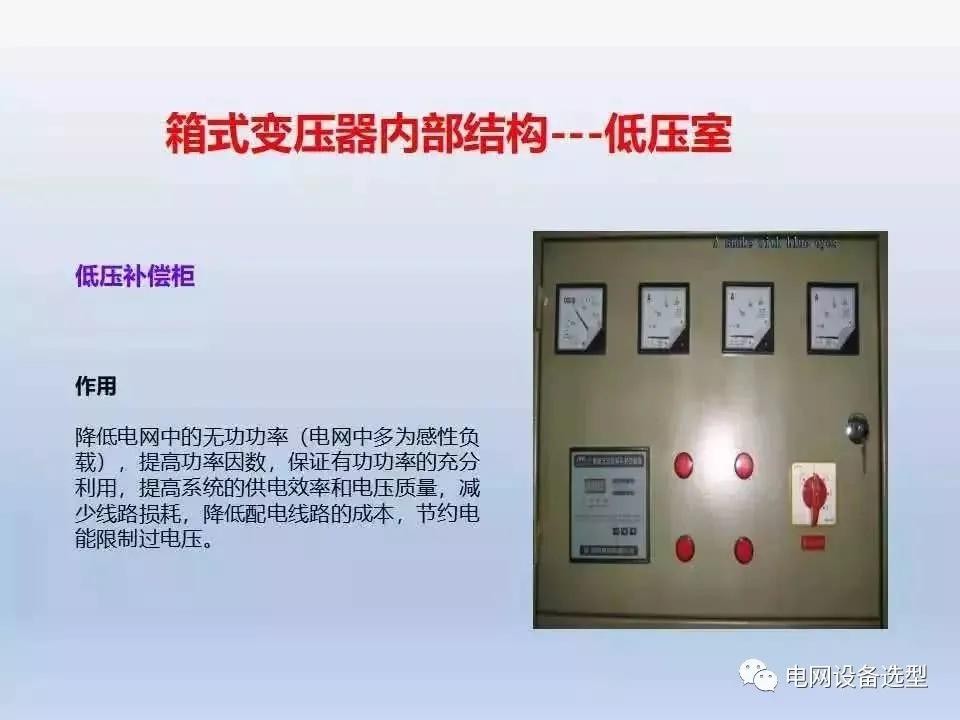

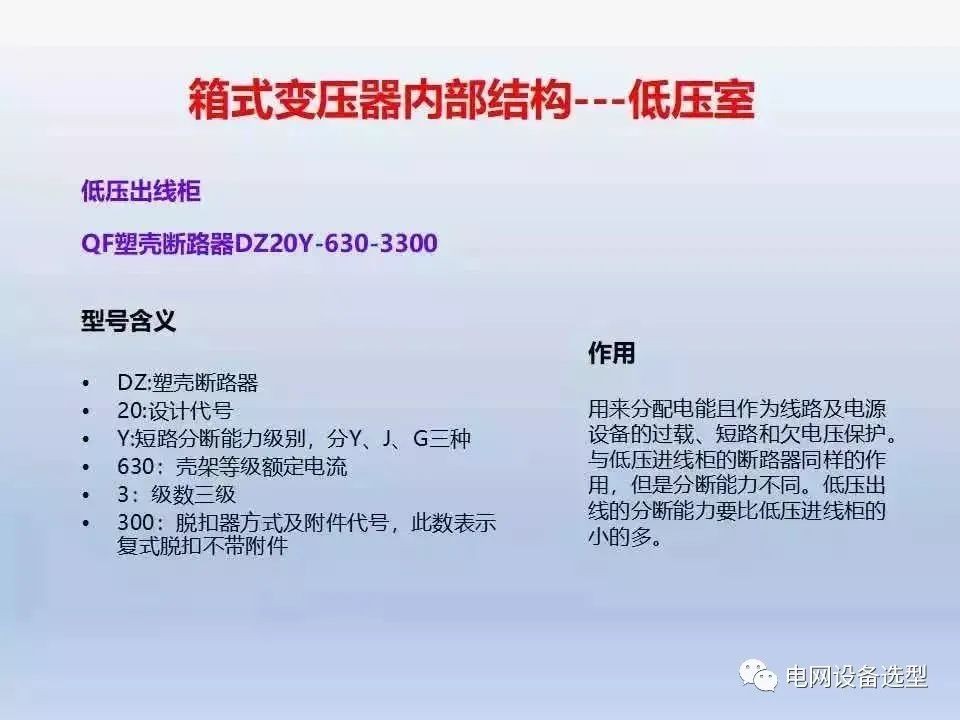

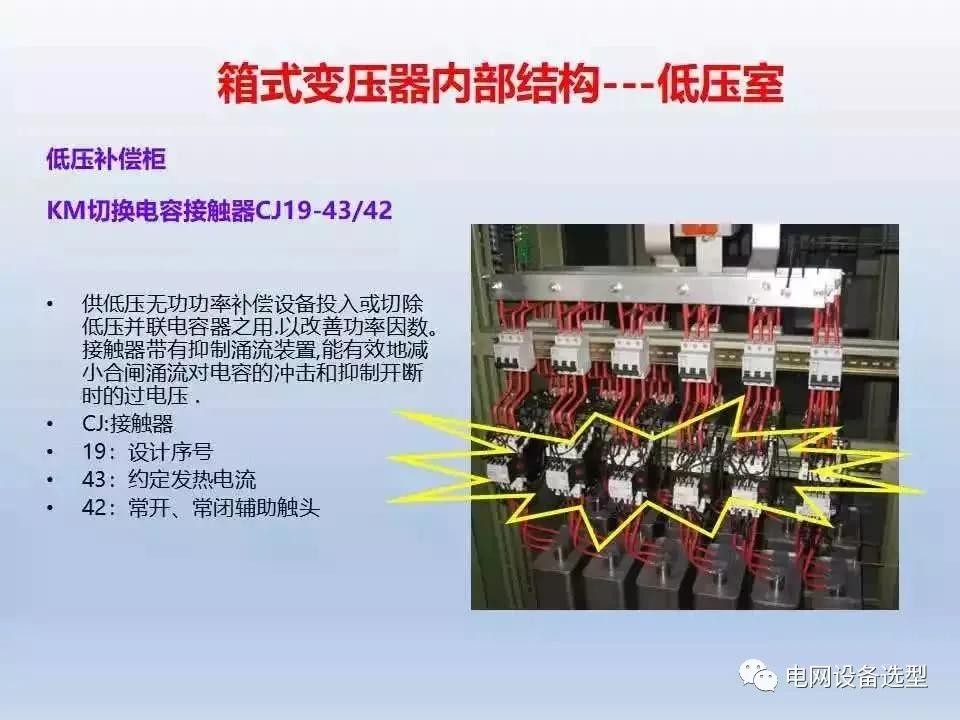

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。还可在高压侧加装计量装置。低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。还可装补偿电容器、计量装置等。配电变压器一般选用油浸式或干式变压器。

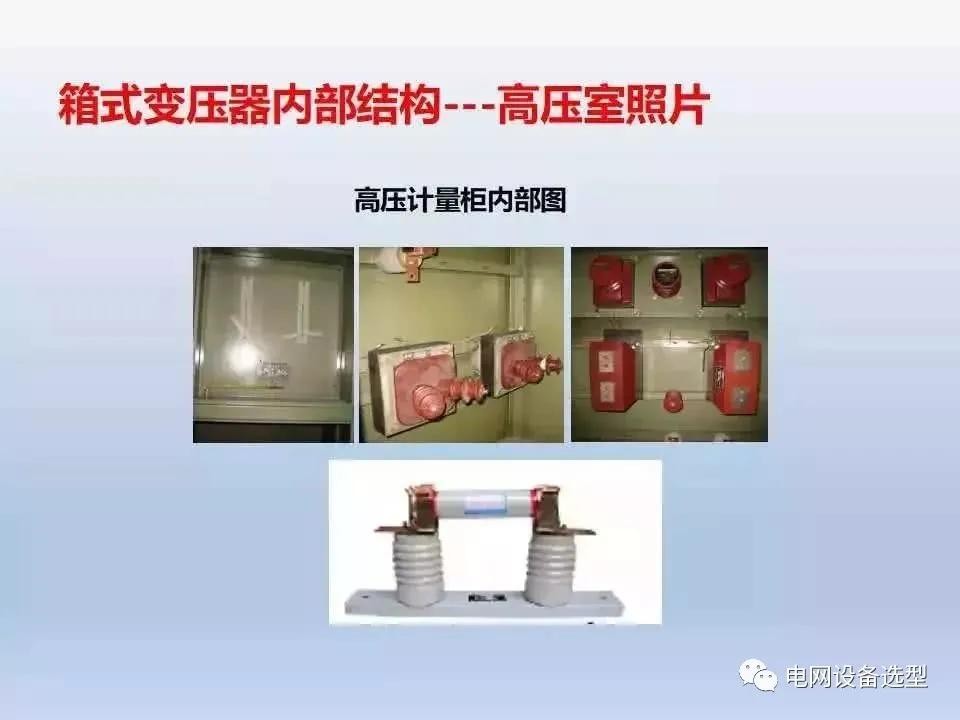

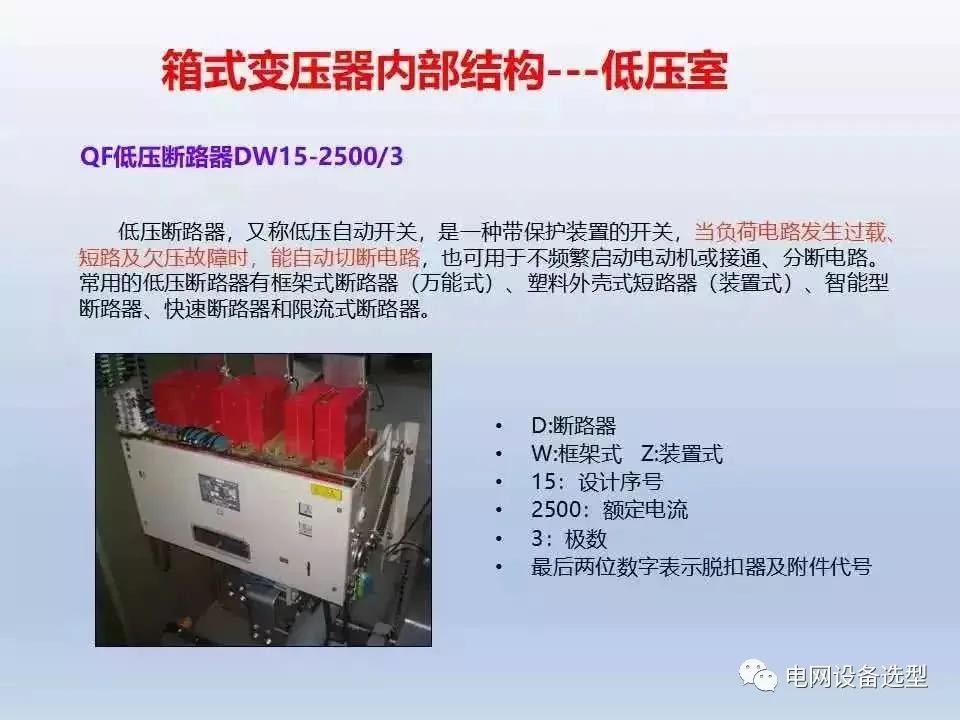

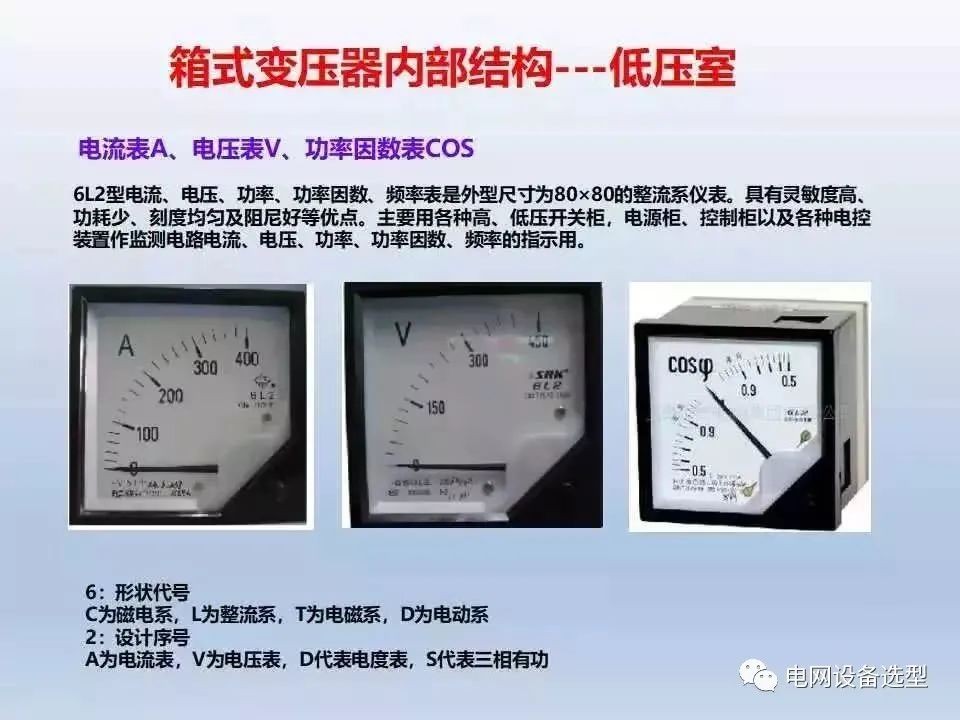

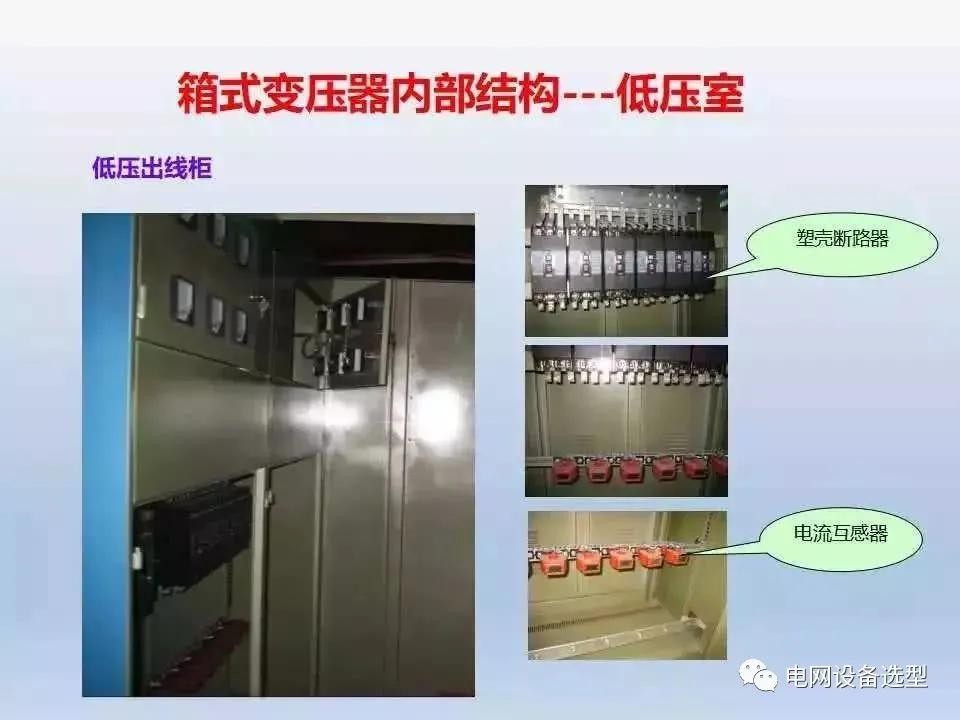

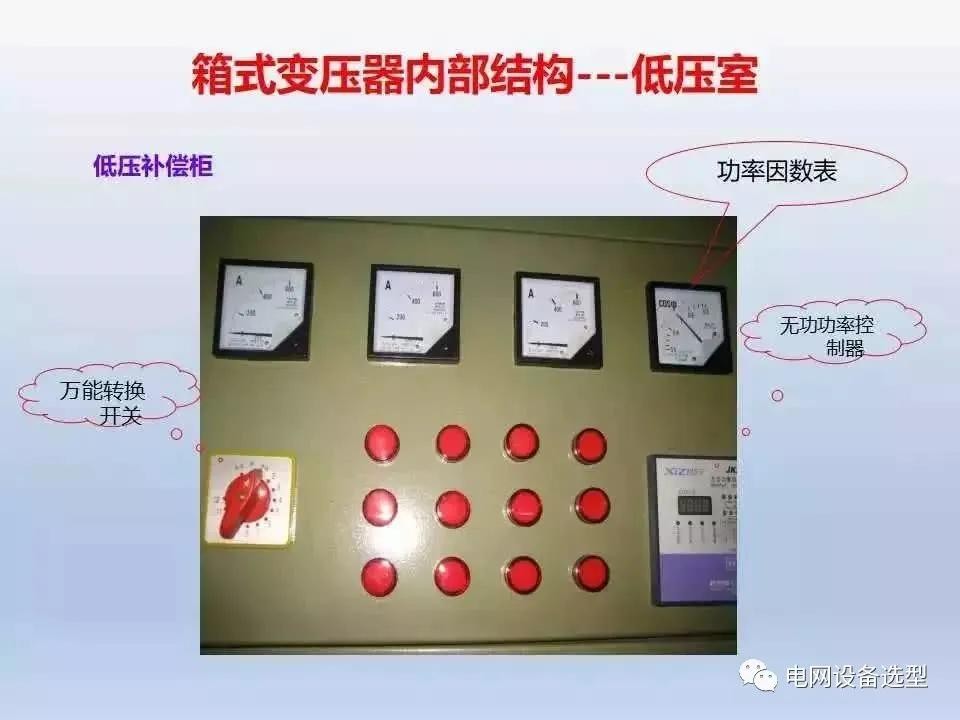

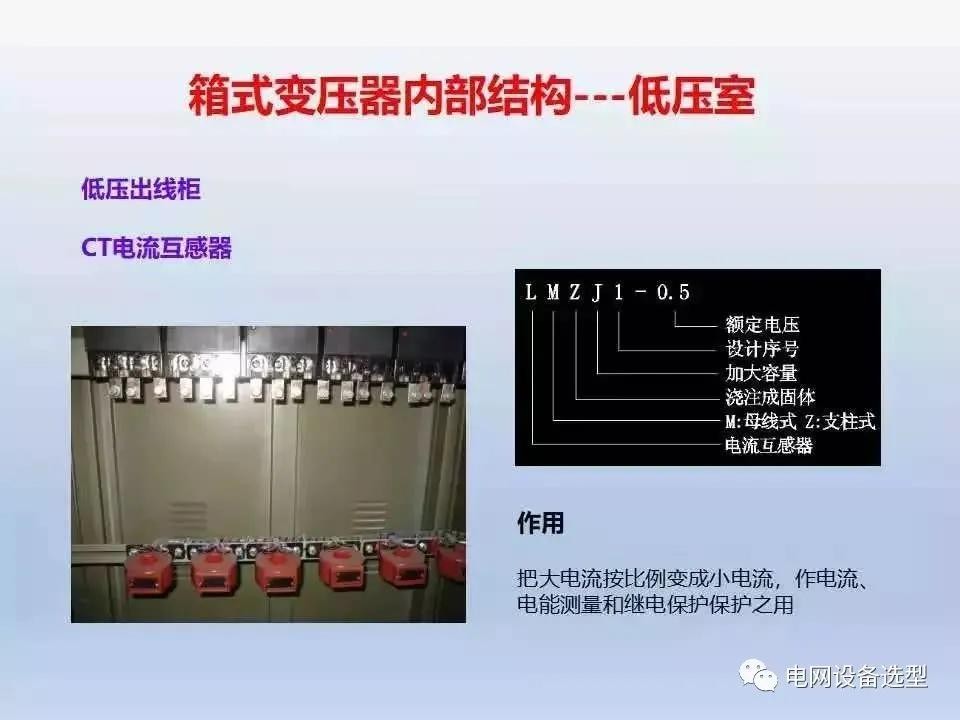

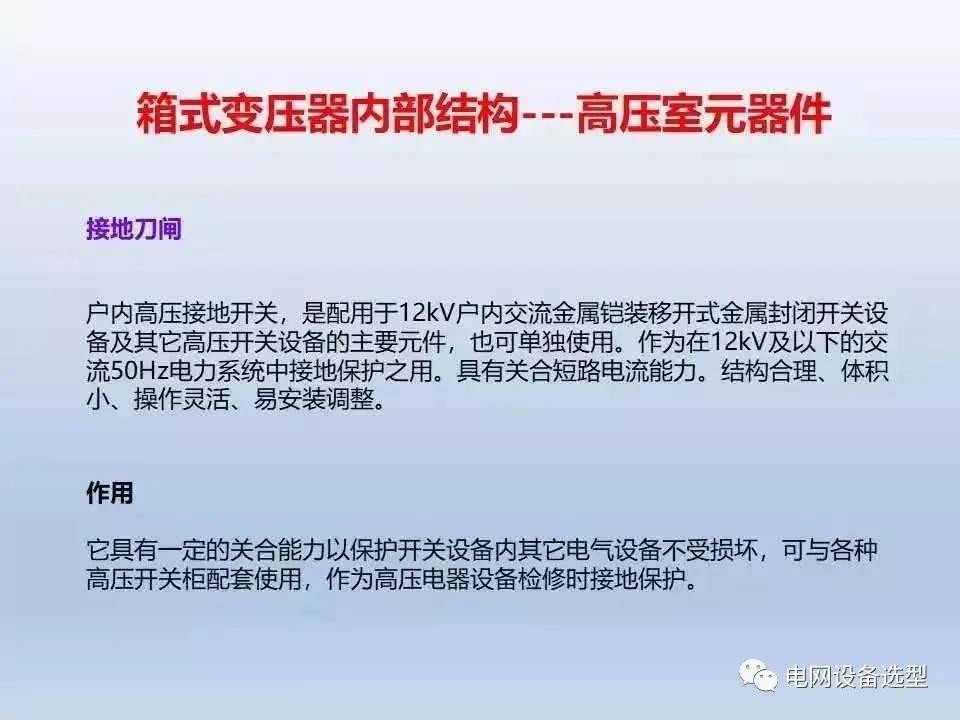

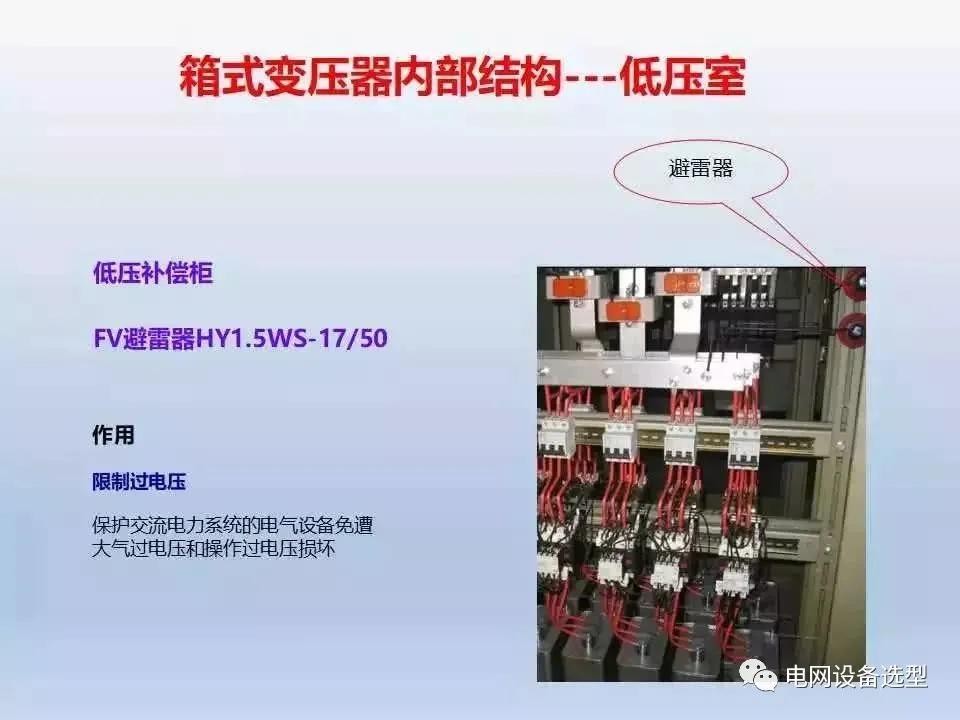

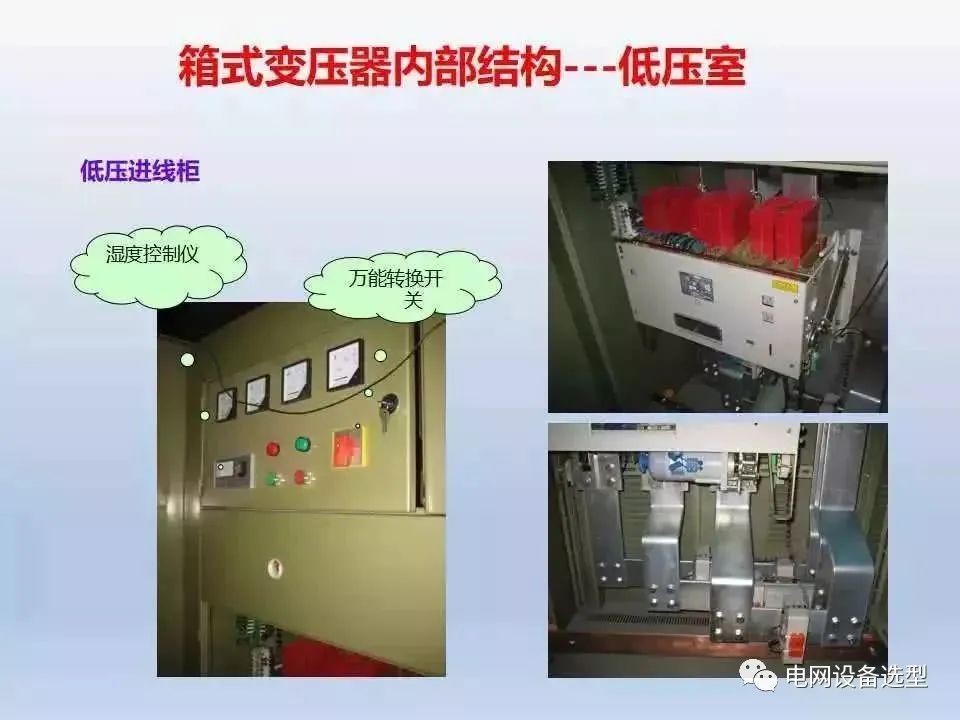

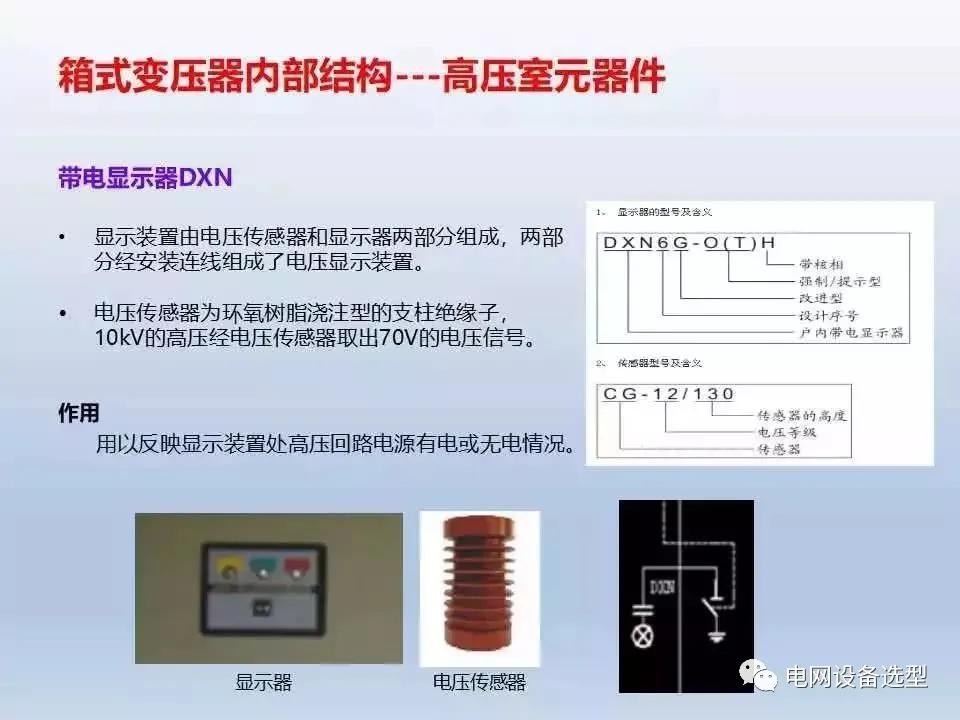

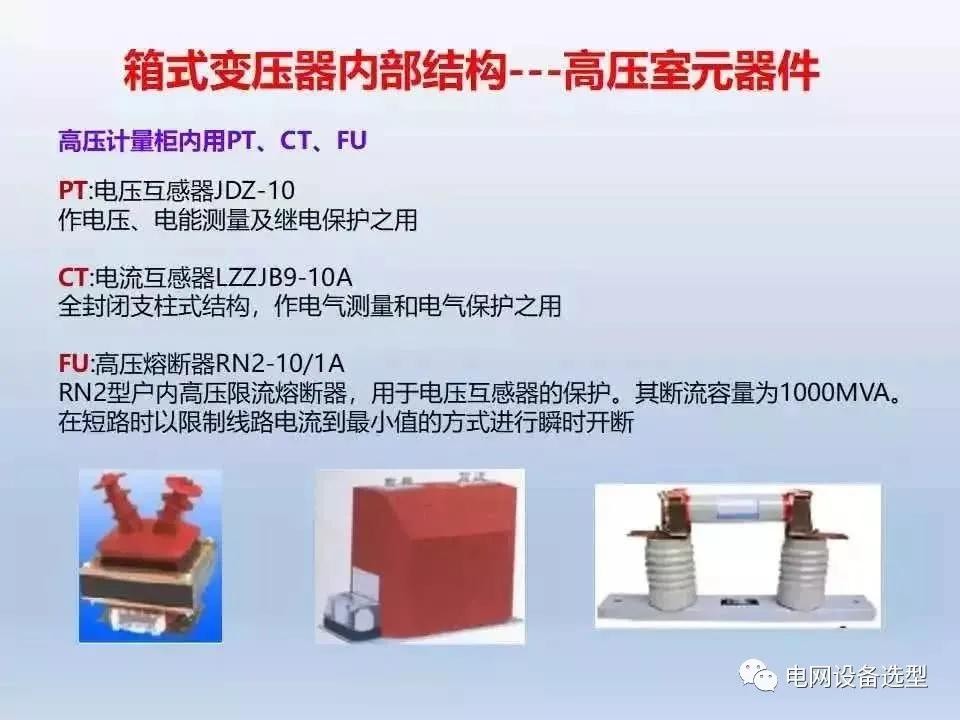

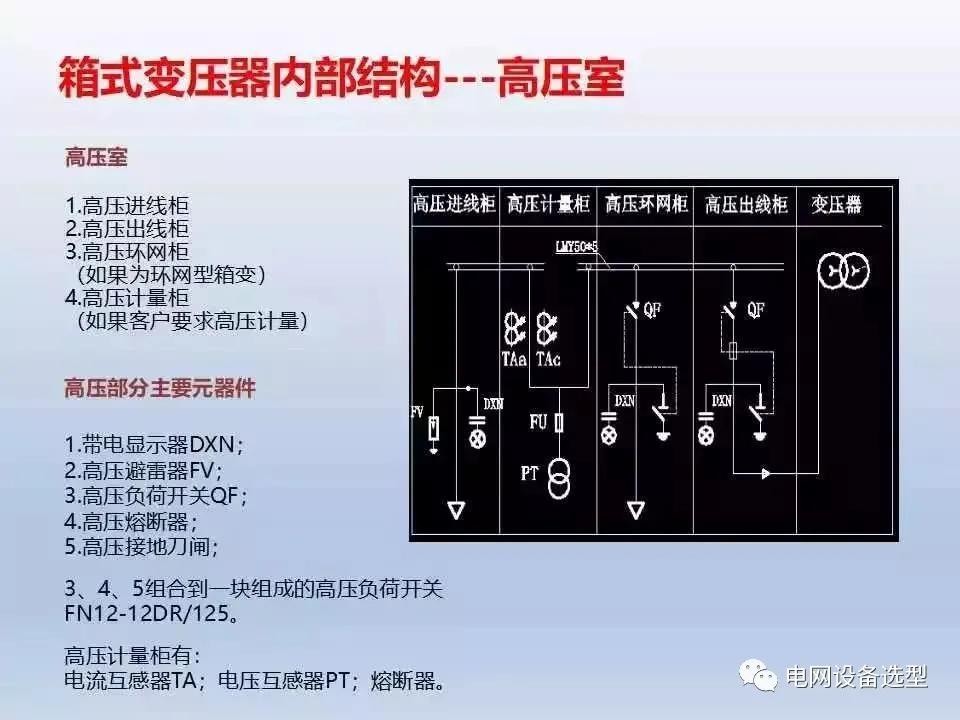

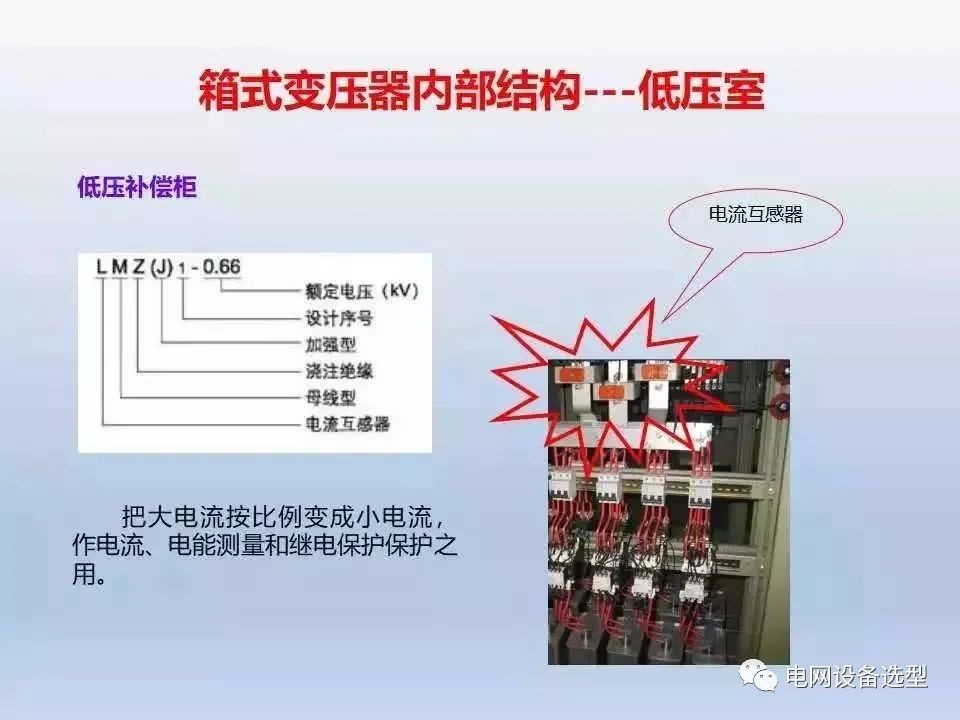

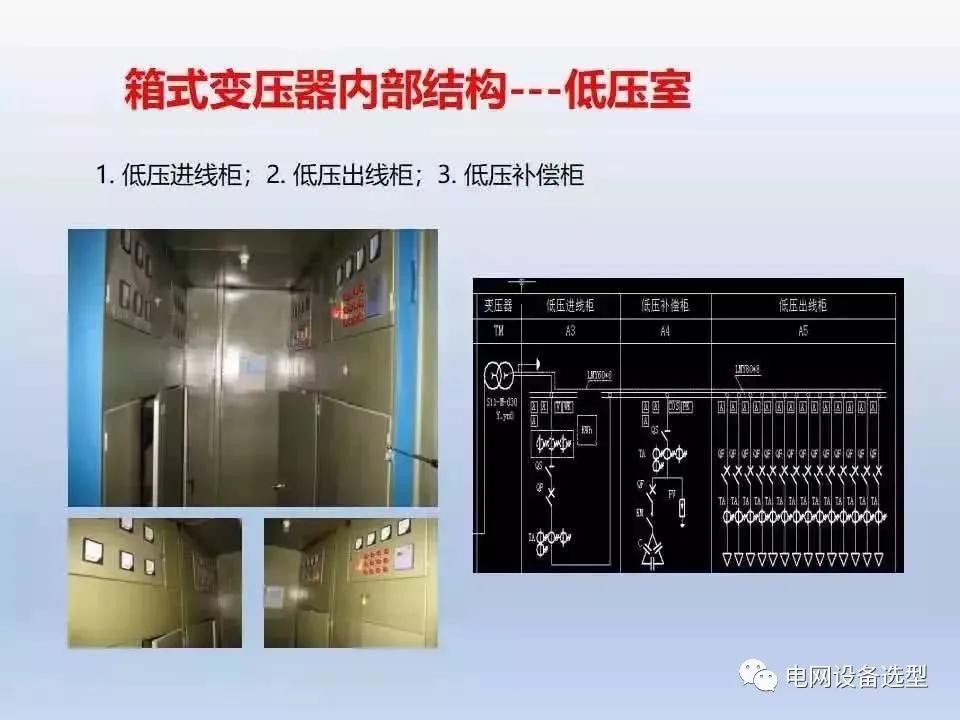

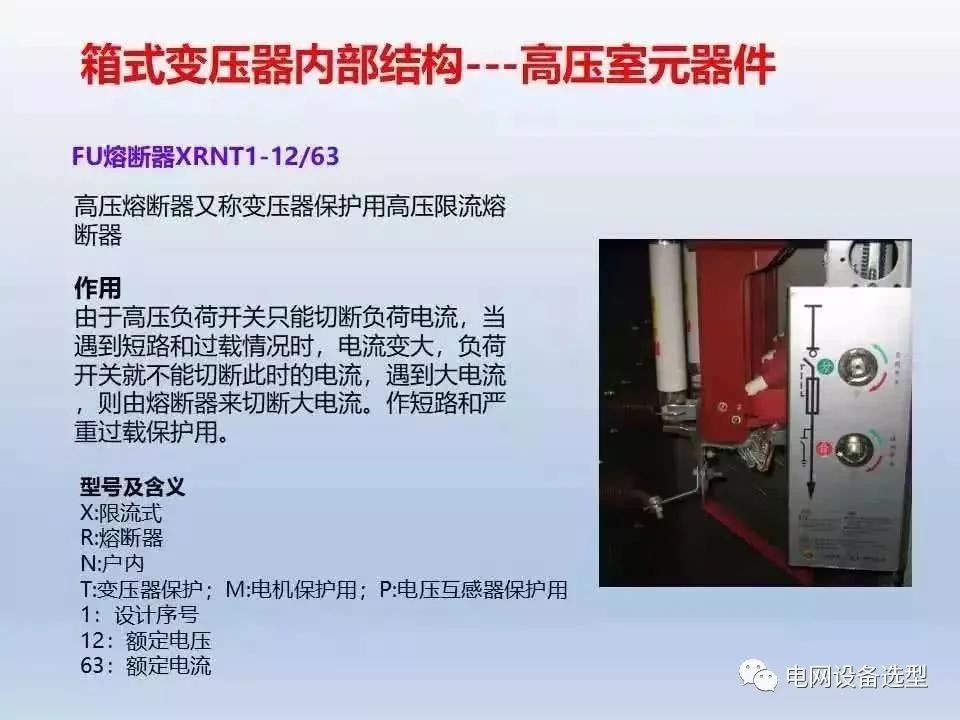

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器一般采用 S9 或干式的等。

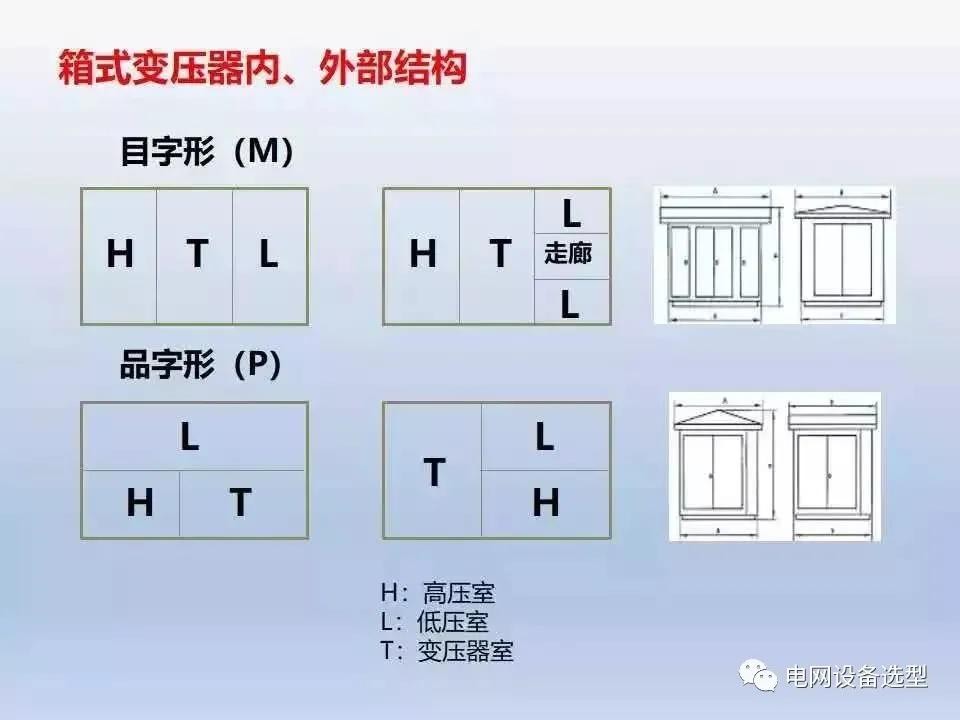

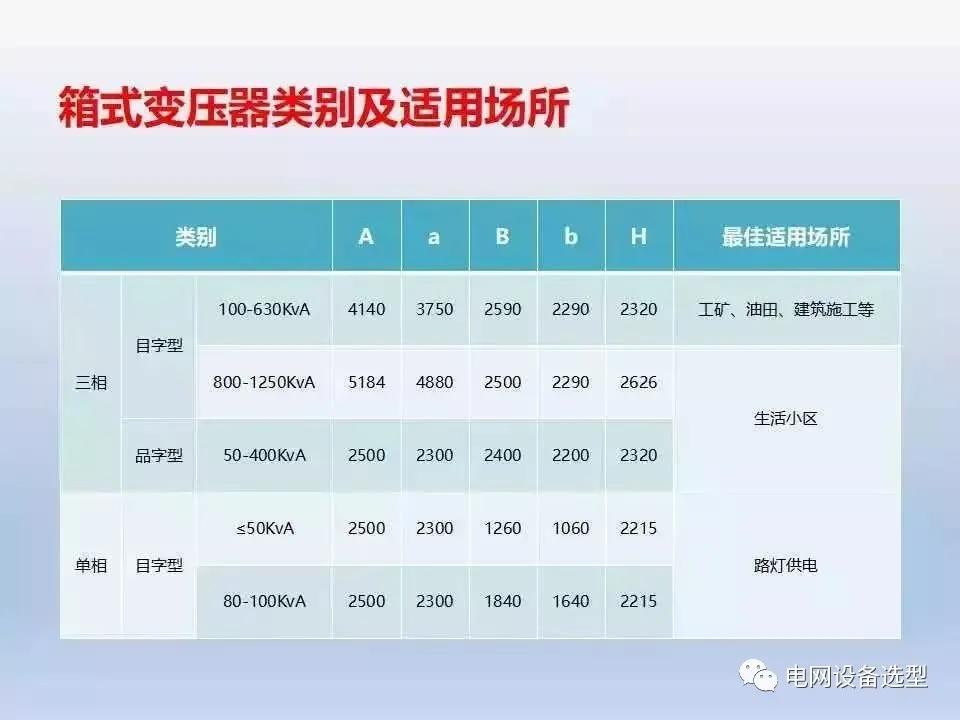

箱体有两种构成方式，即“目”字形布置和“品”字形布置。“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

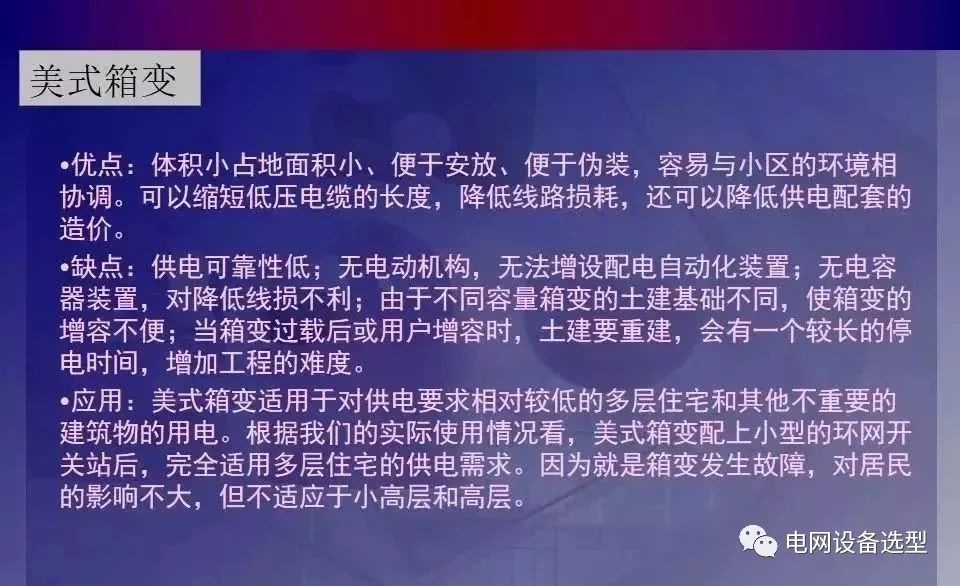

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。箱体采用全密封结构。一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面

欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。美式箱变由于变压器冷却片直接对外散热，散热条件相对较好，但其造型较欧式差，其外观难与住宅小区等绿化环境配合。一体化箱变占地更少，优、缺点与美式箱变相似。另外，美式、一体化式箱变现国内只能制造630kVA容量以下的，欧式箱变却可达1250kVA。

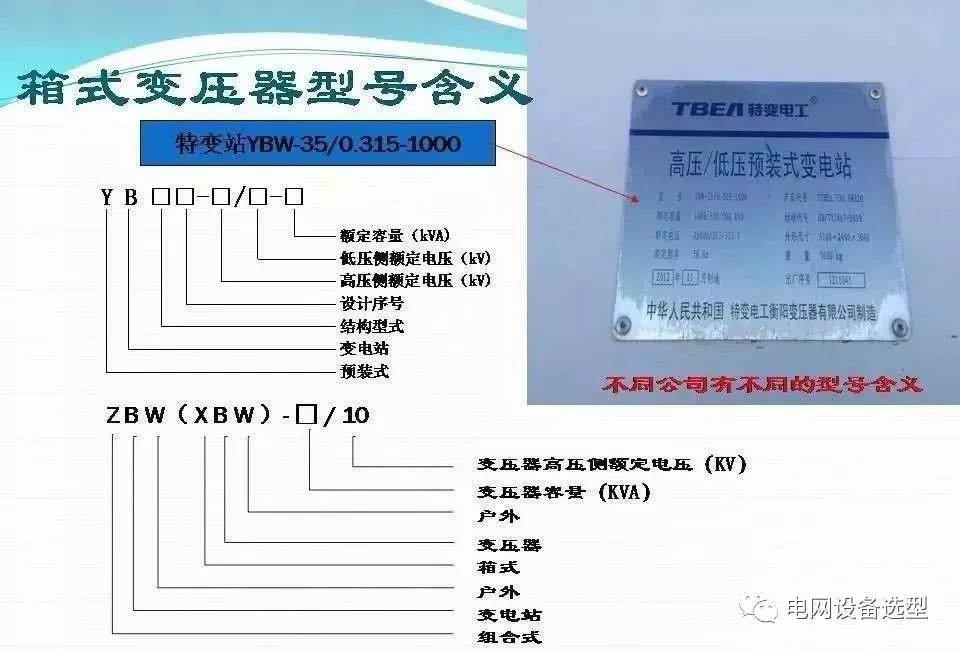

普通箱式变电所型号分为三类

（1）高压开关设备型号；

（2）干式变压器柜型号；

（3）低压开关设备型号。

前三位字母符号的意义是：

Z-组合式；B-变电站；N(W)-户内(户外，可不加)；X-箱式；Y-移动式。
